Проєктна робота студентського конструкторського бюро СКБ “Developer” ТДАТУ
Кальчев С.Л. здобувач вищої освіти «Бакалавр» , aslk7@i.ua
Таврійський державний агротехнологічний університет
Науковий керівник: Чаплінський А.П.
На кінець навчального року (2023р.-2024р.) було поставлене питання про проєктування 3D-моделей виливок для подальшого використання в розробці модельного оснащення в напрямку ливарного виробництва, а також для написання керуючої програми для верстатів з ЧПК і попереднім прорахунком ваги, обробки.
Підприємство, в подальшому майбутній виробник запчастин, для якого потрібно було розробити 3D-моделі, надало нам зразки і деякі ескізи окремих деталей для трактора К700 (“Кіровець”). Безпосередньо деталі гідропідсилювича керма, причіпного механізму та регулятора витрати палива. Також, майбутній виробник запчастин, висловив побажання – зменшити вагу виливок цих запчастин та зменшити об’єми механічної обробки за рахунок “ускладнення” виливок (здобуття внутрішніх отворів-каналів без обробки або розточування без попереднього свердління.
В роботі намагалися використовувати найпростіші (найліпші) методи побудови 3D-моделей виходячи з потреб для швидкого моделювання. Всі деталі були обміряні та з відповідною точністю повторені у 3D форматі. Також були враховані зміни по невідповідності виливок з оригіналом. Всі виливки мають відповідність по ливарному виробництву з урахуванням нахилів, ліній роз’ємів, допусків на механічну обробку та спроможності виробництва робити виливки враховуючи складність внутрішніх отворів деяких з них.
Виходячи з вище переліченого, ми отримали 3D-моделі виливок, які нижче презентуємо в вигляді рисунків.

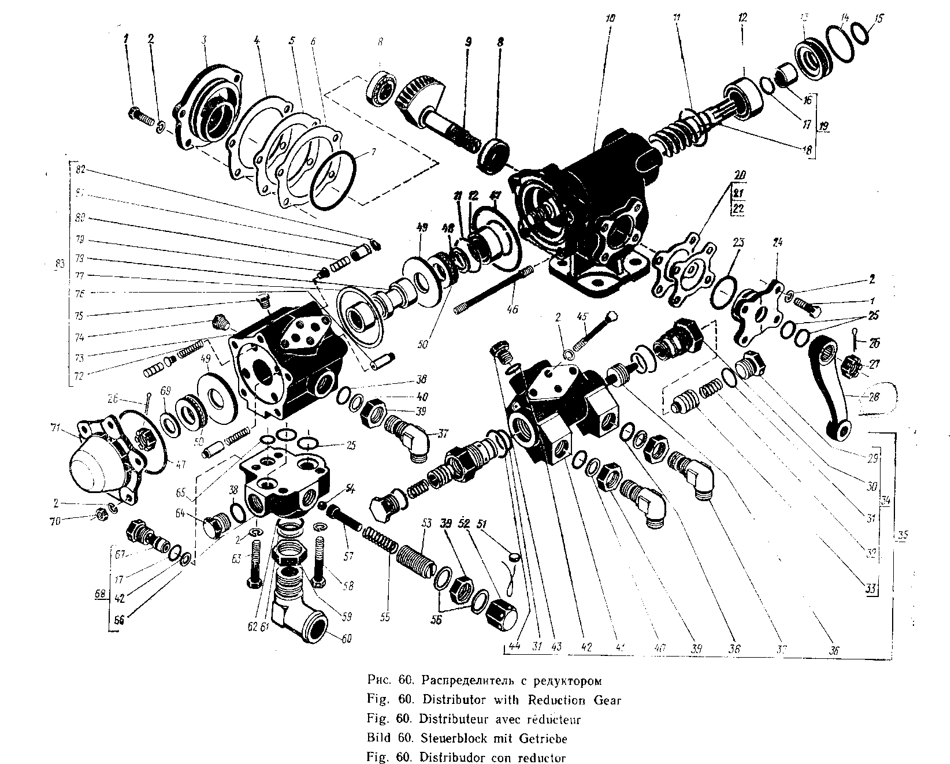

Рис.1 Гідропідсилювач керма

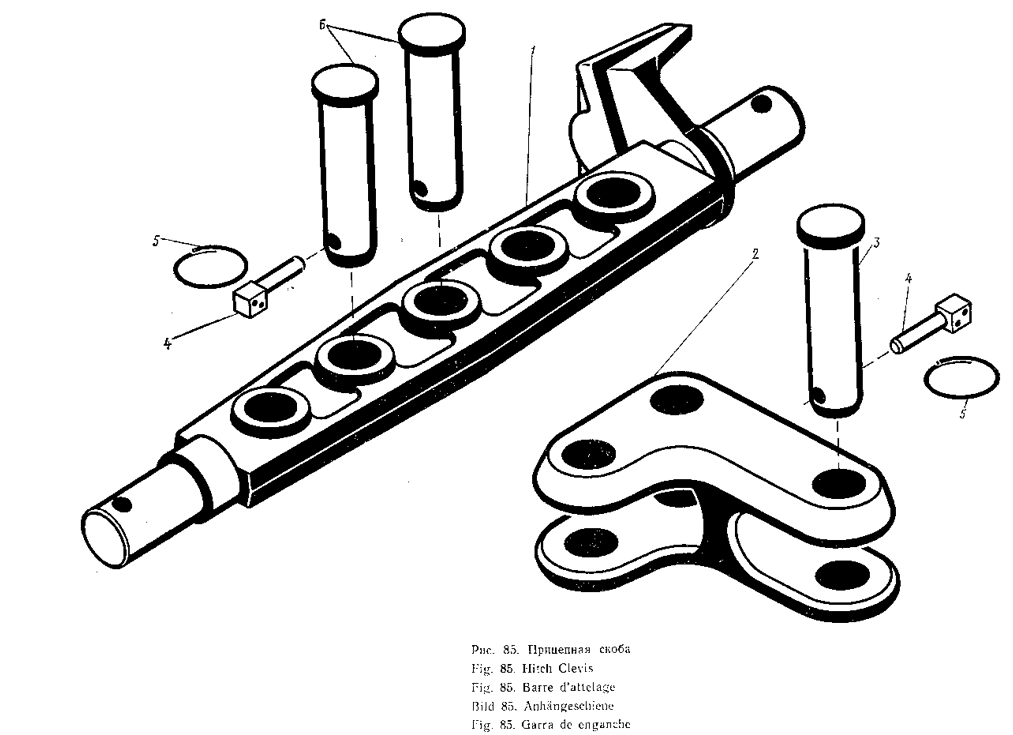

Рис.2 Причіпний механізм

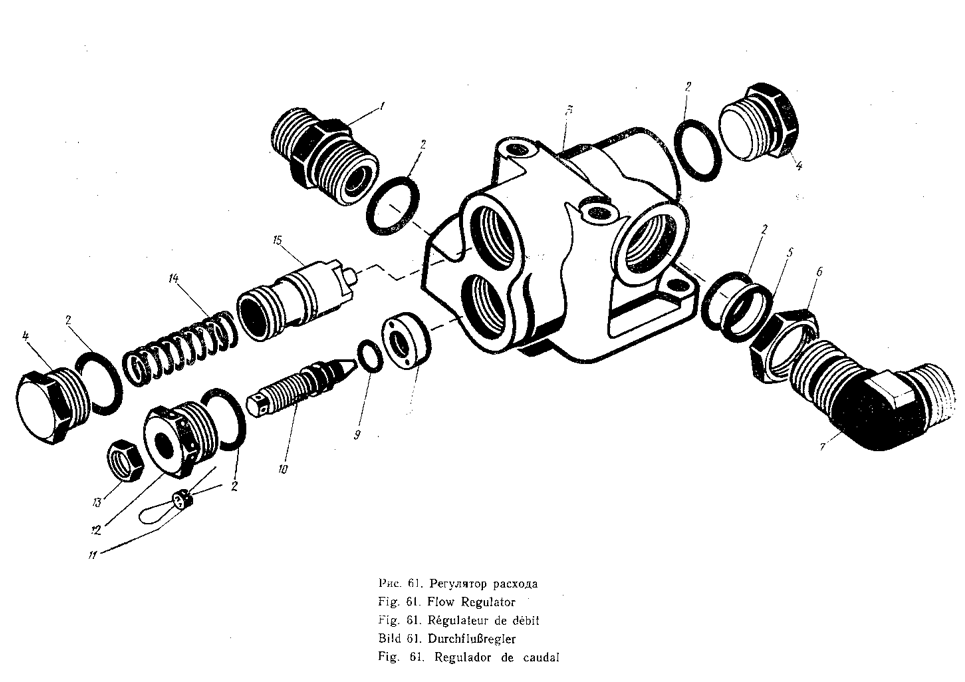

Рис.3 Регулятор витрати палива
Було проведено проєктування деталей з рисунків 1, 2 та 3.

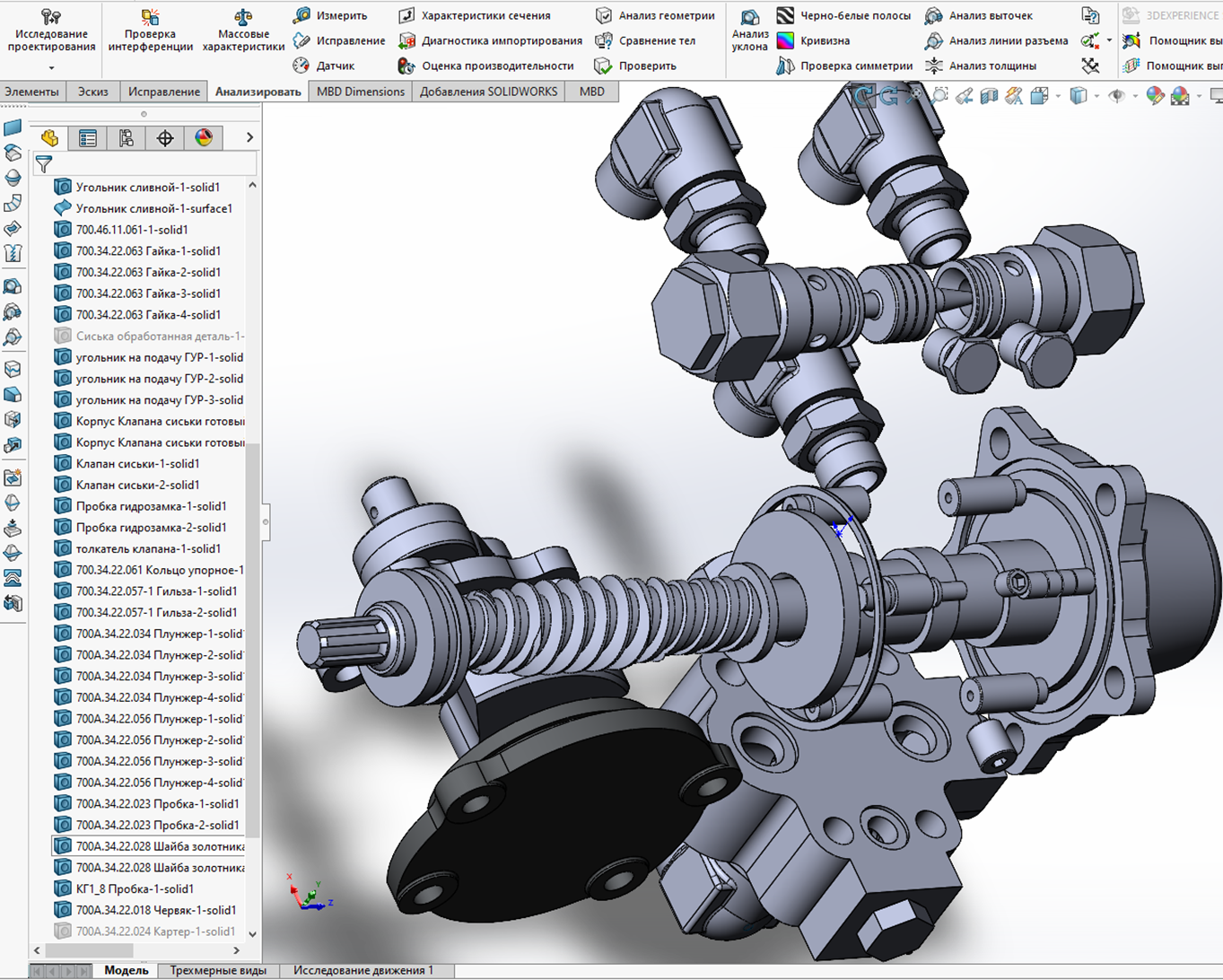

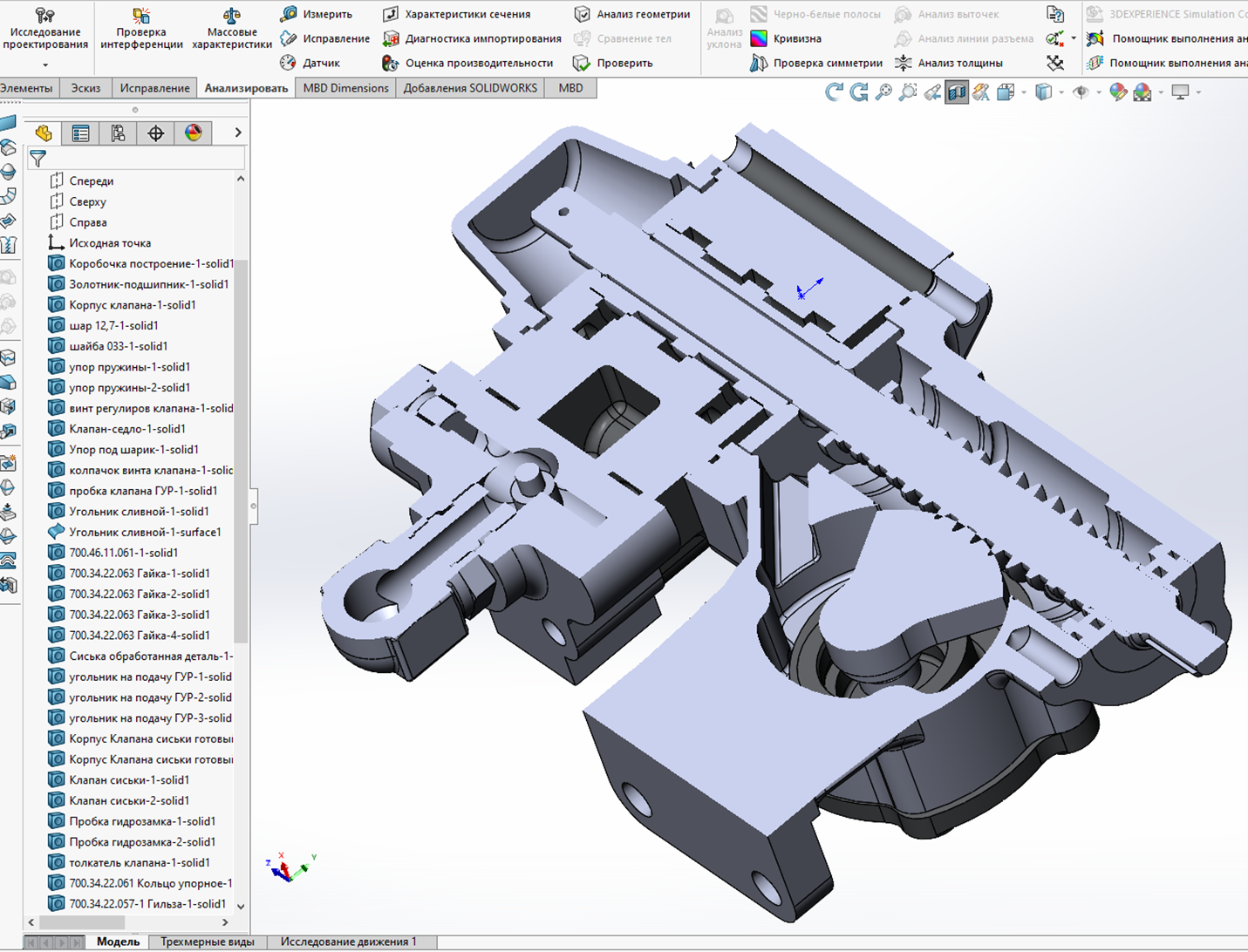

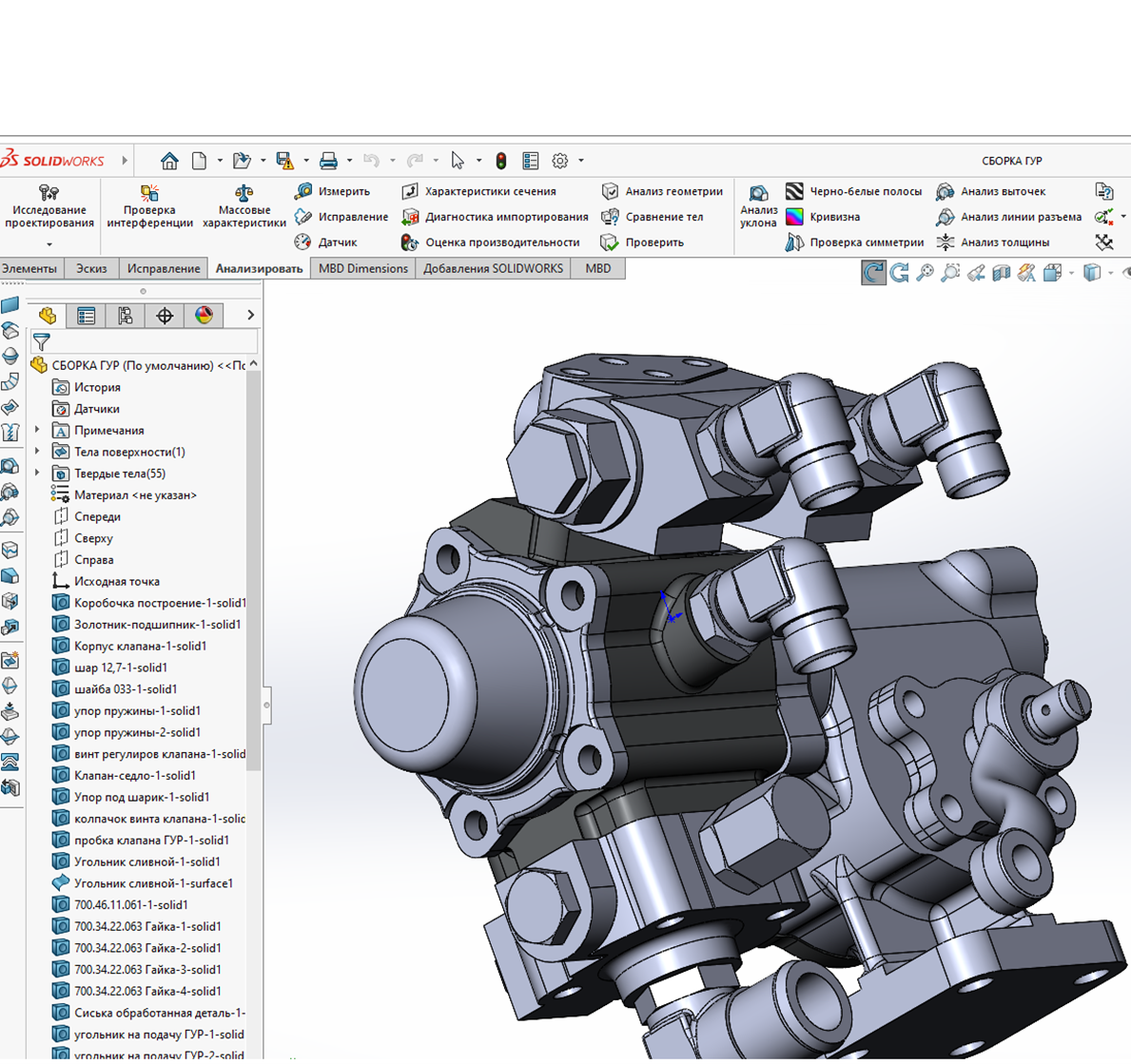

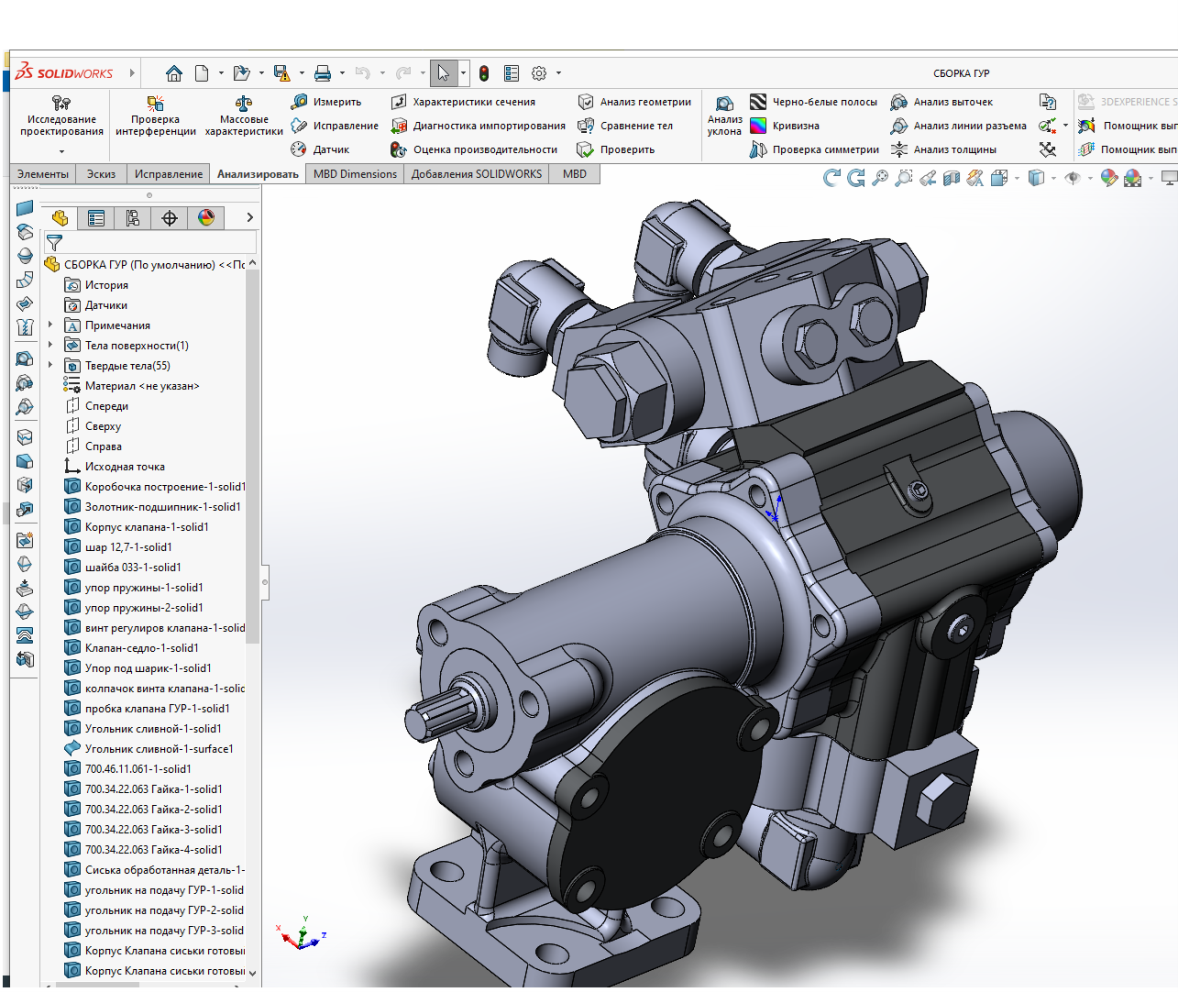

Наразі маємо 3D складень гідропідсилювача керма з рисунку 1:

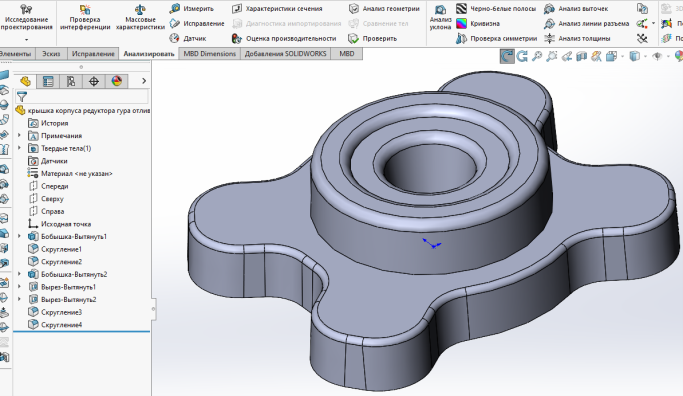

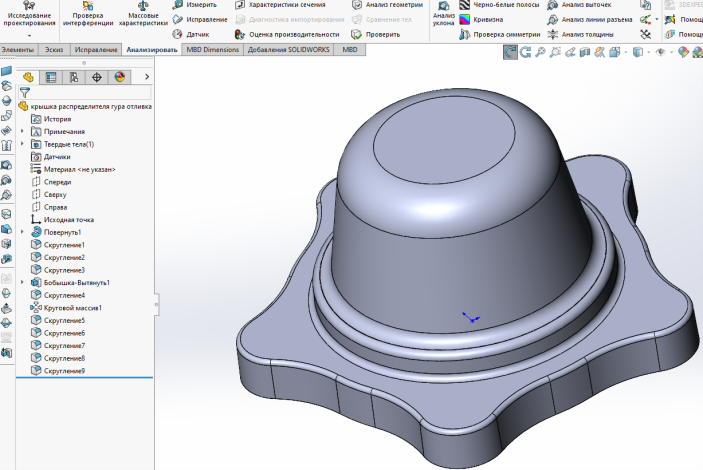

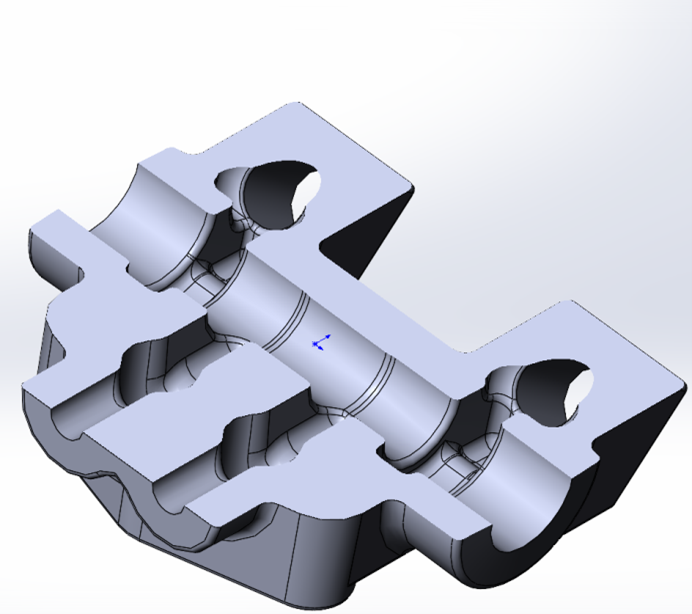

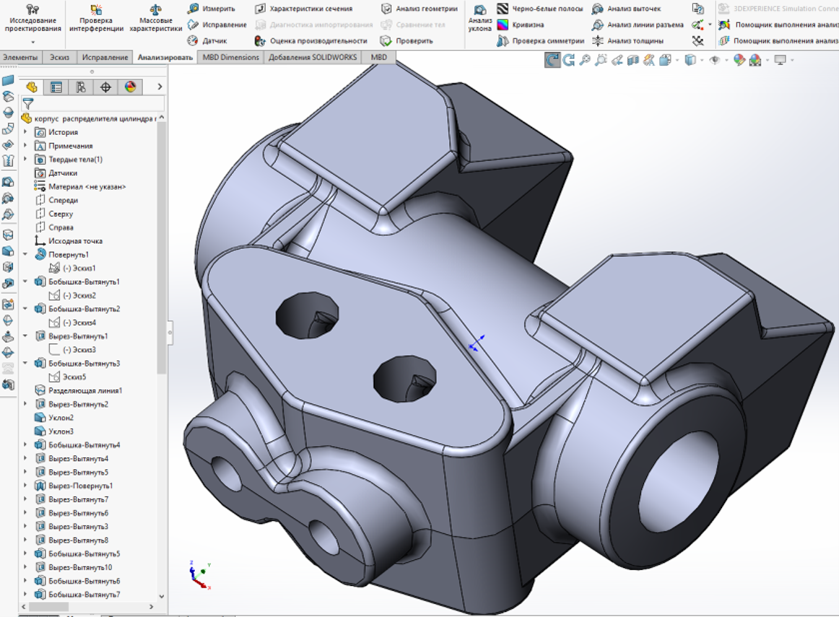

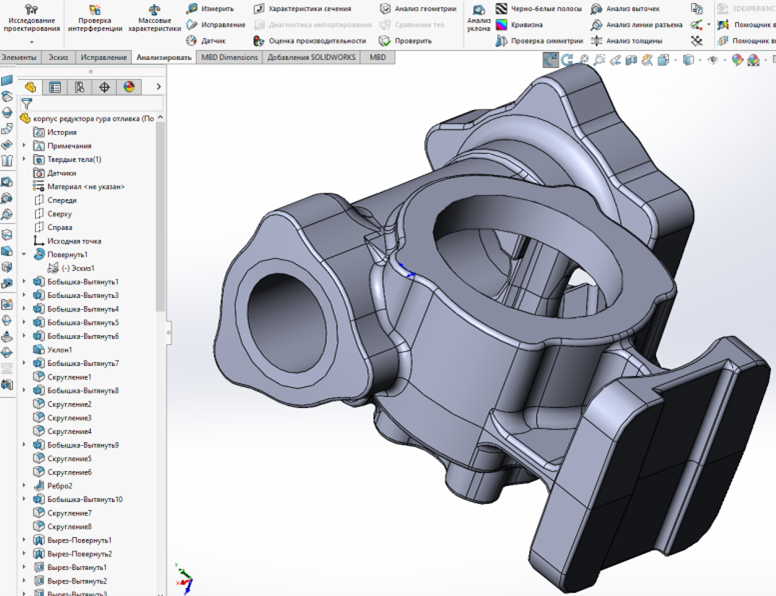

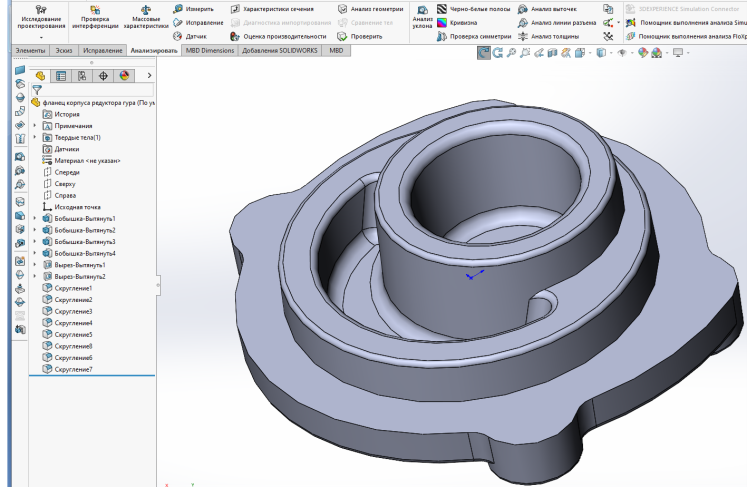

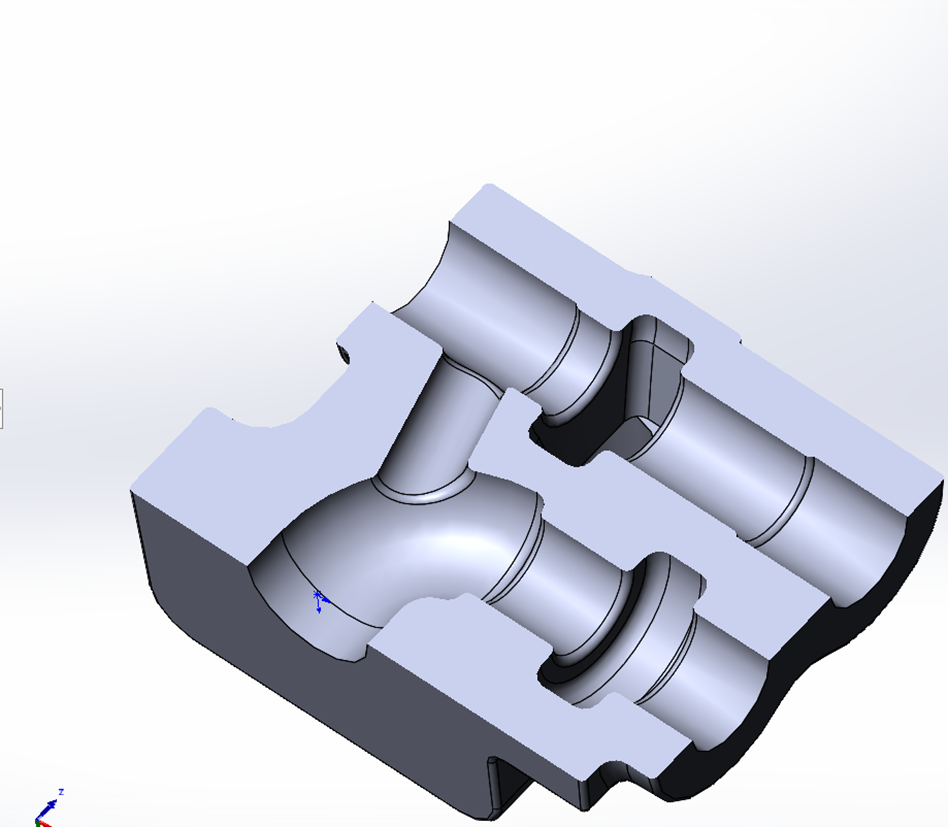

Окремо маємо виливки для подальшого використання в проєктуванні оснащення для ливарного та механообробного виробництва з рисунку 1:

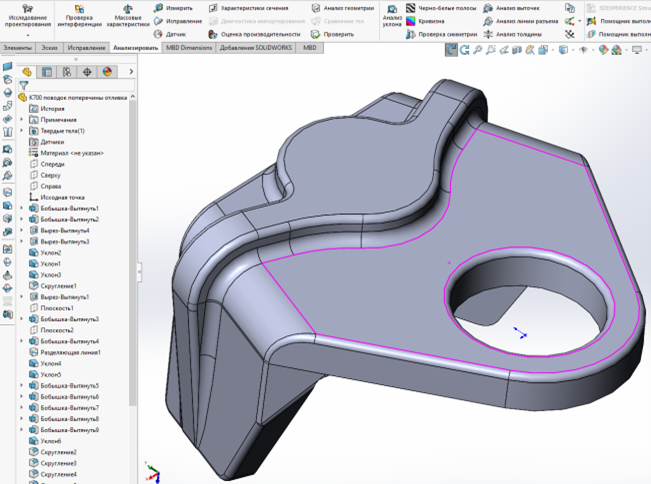

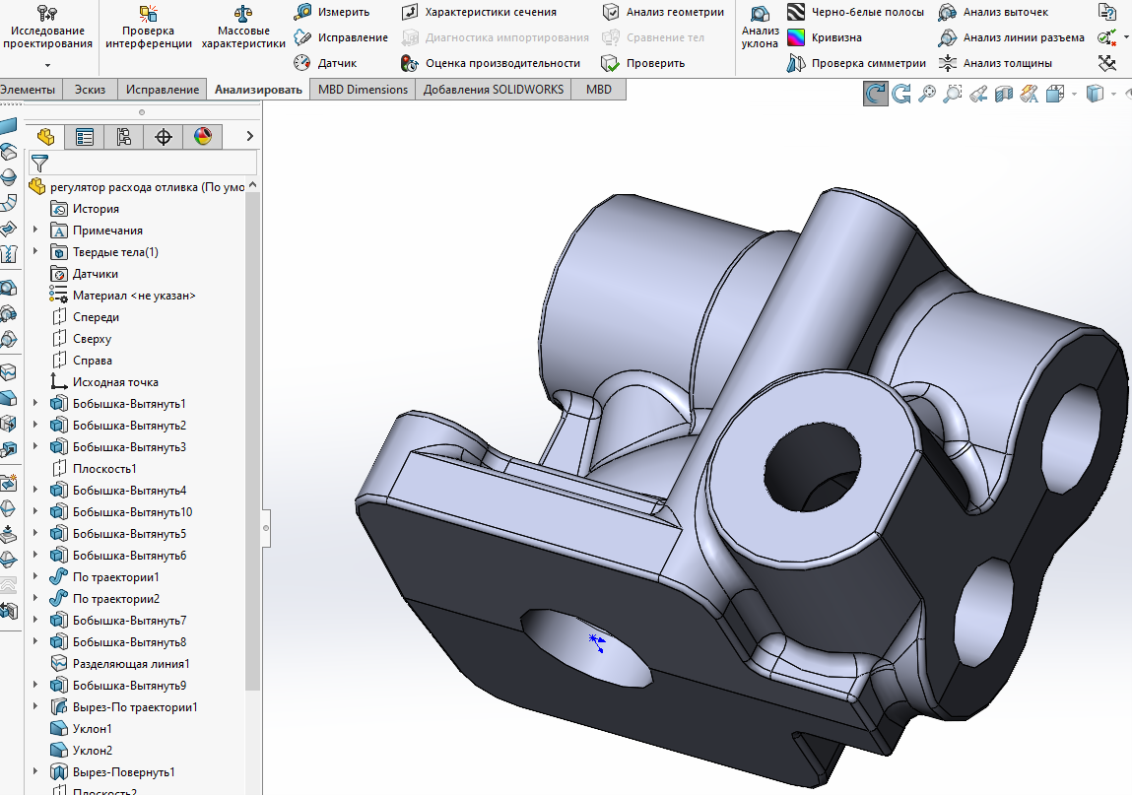

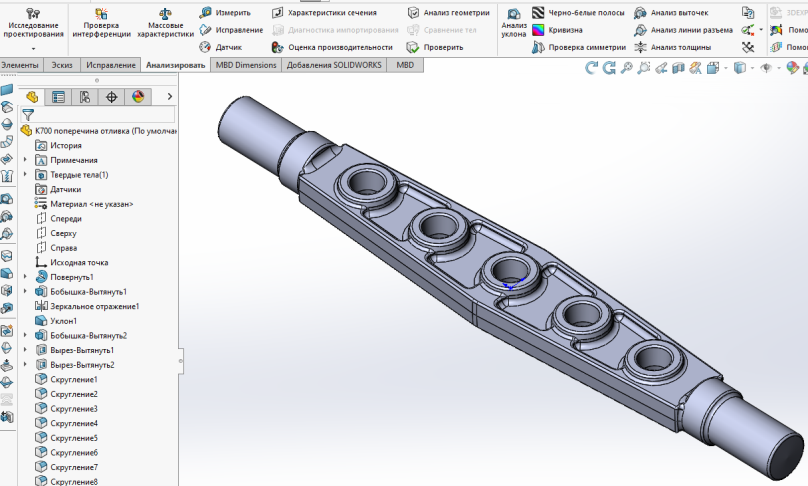

Та окремо маємо виливки для подальшого використання в проєктуванні оснащення для ливарного та механообробного виробництва з рисунків 2 і 3:
