Методичні вказівки щодо оформлення монтажного креслення технологічного обладнання

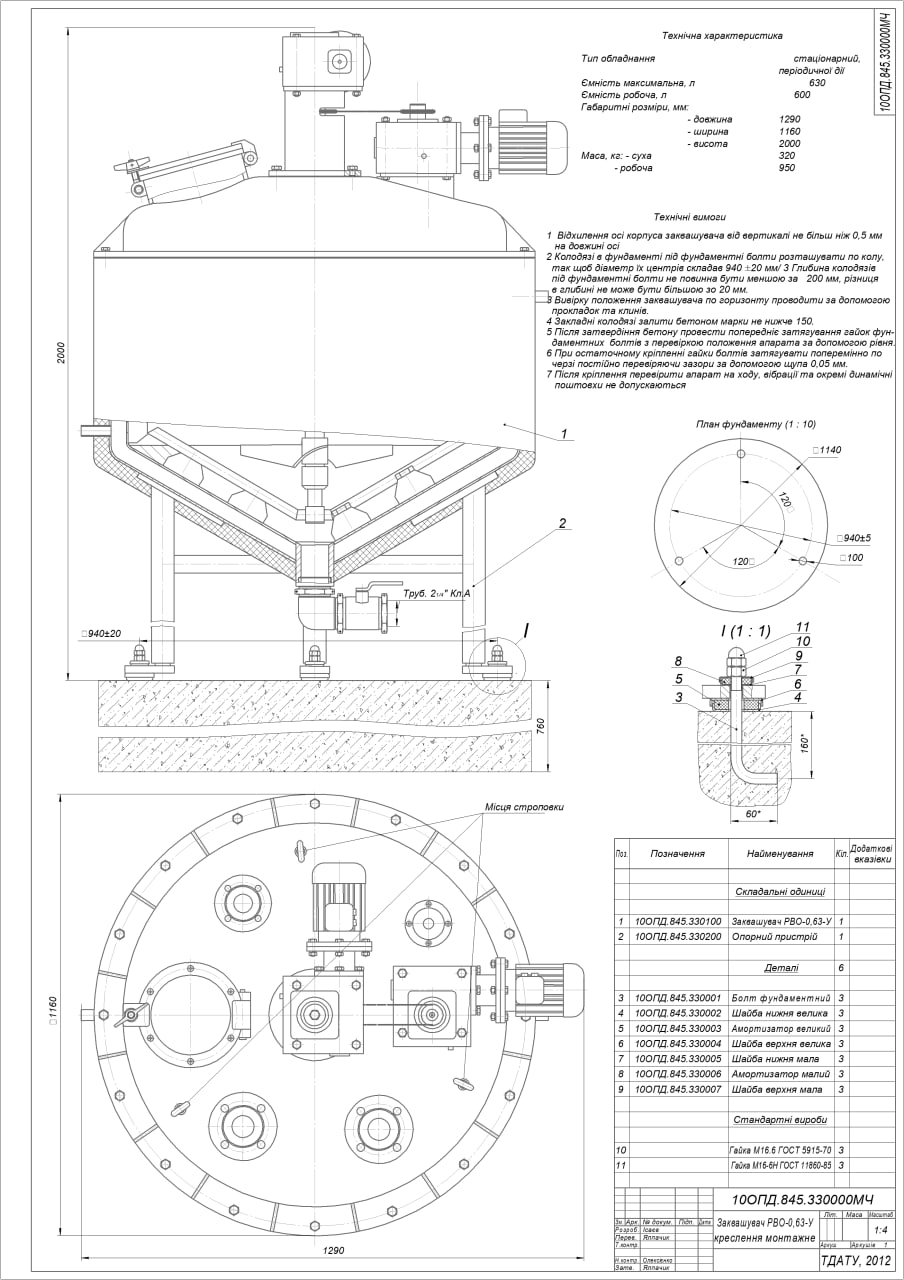

Приклад оформлення монтажного креслення технологічного обладнання:

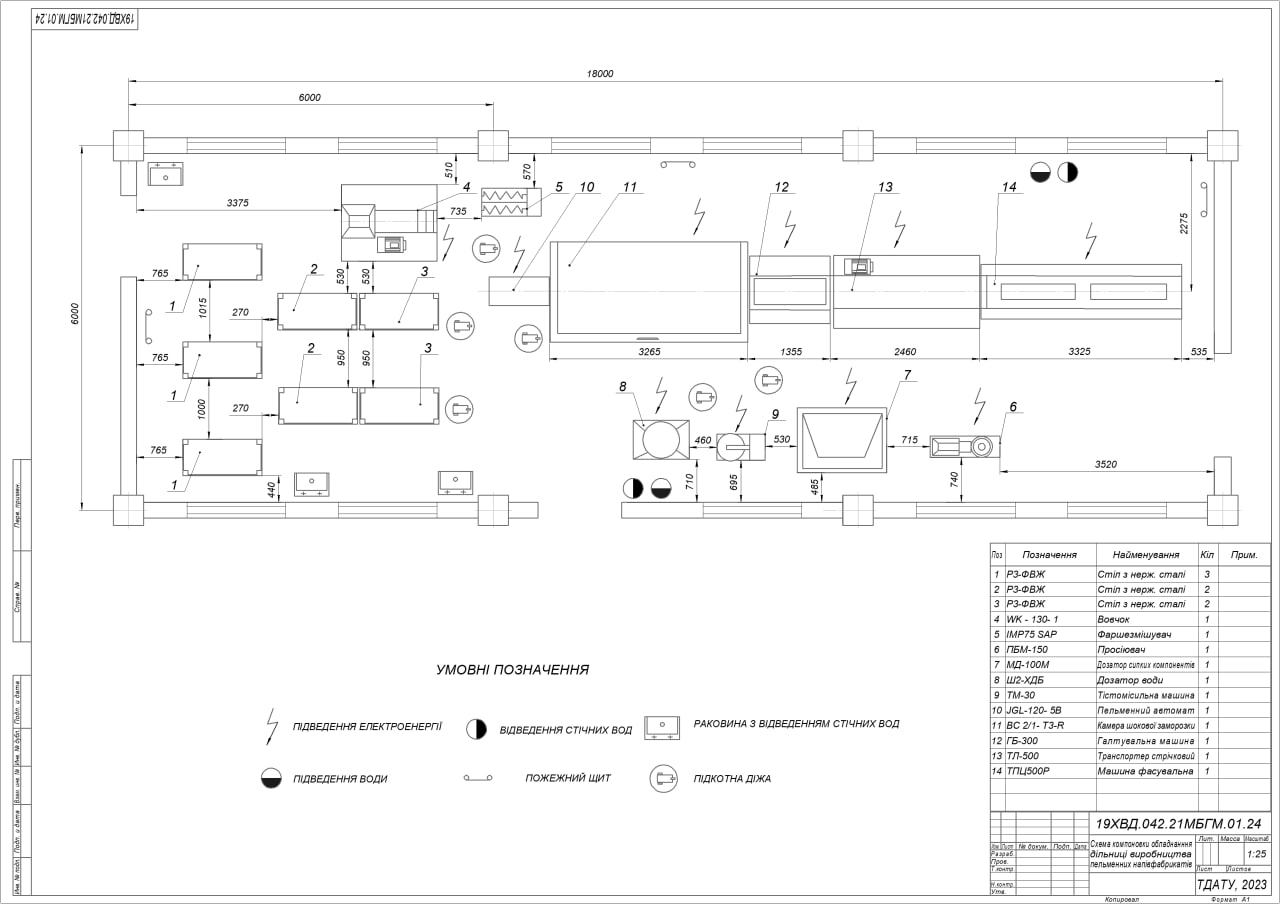

Приклад оформлення графічного аркуша “Проєктування цеху/дільниці підприємства”:

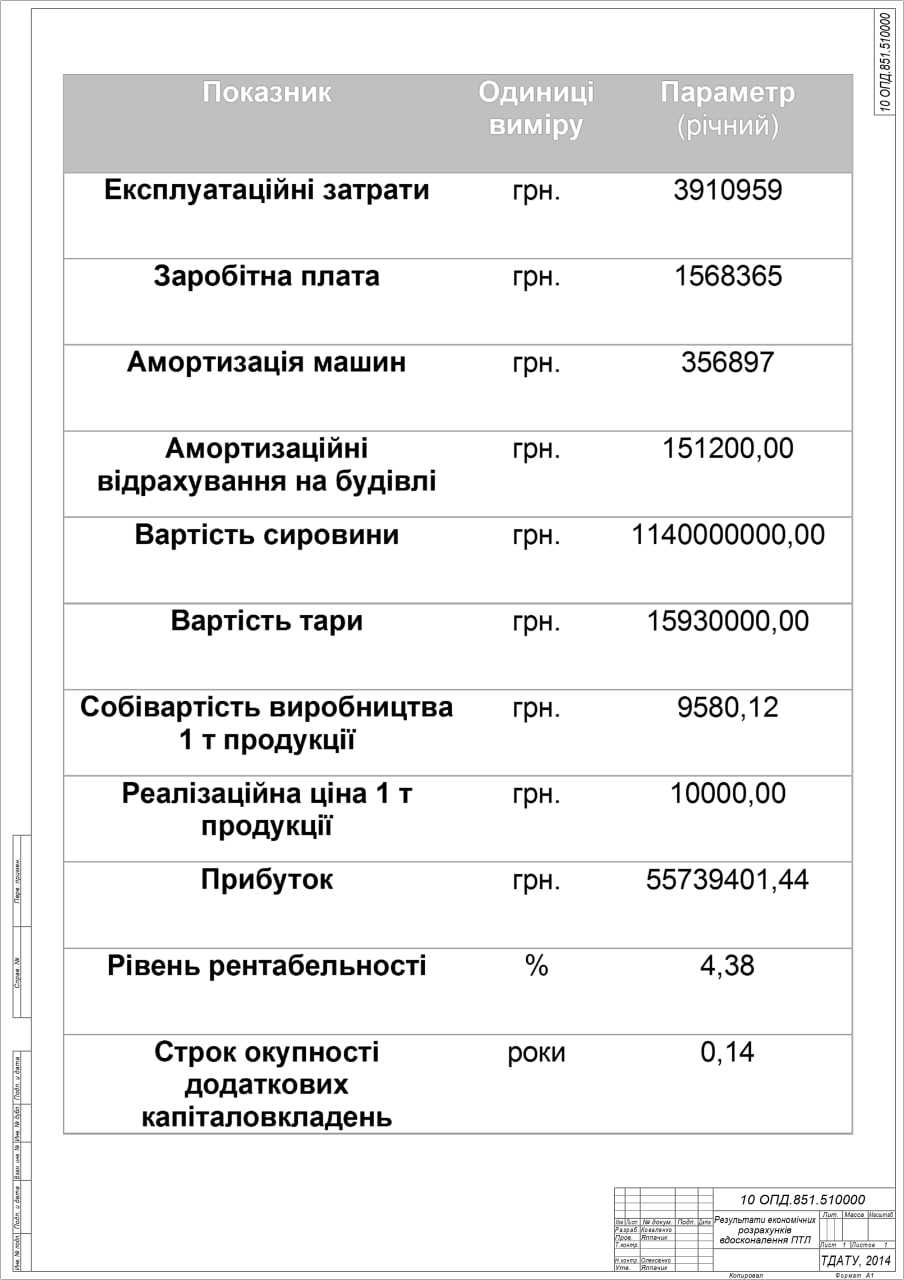

Приклад оформлення графічного аркуша “Результати економічних розрахунків вдосконалення ПТЛ”:

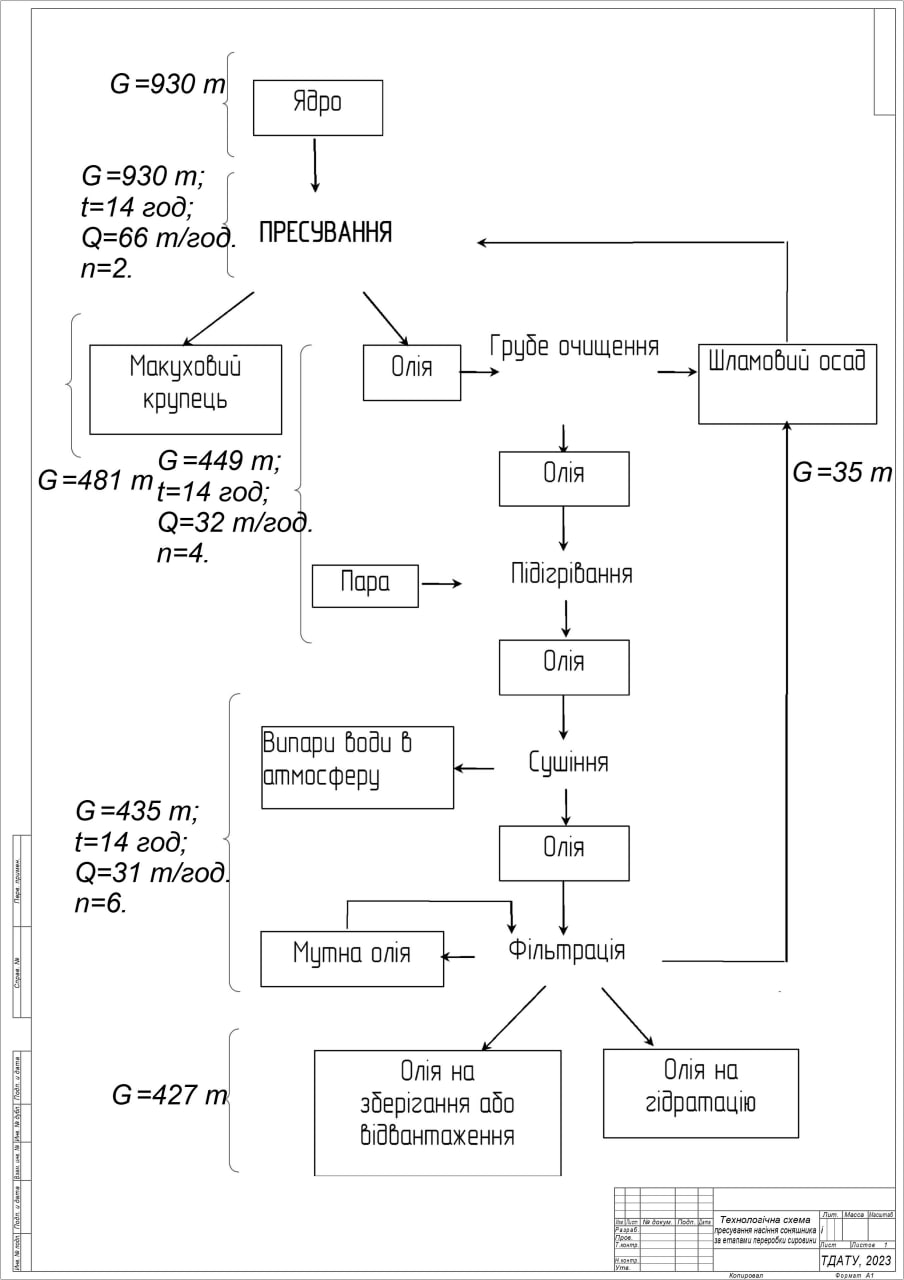

Приклад оформлення графічного аркуша “Технологічна схема виробництва продукту за етапами переробки”:

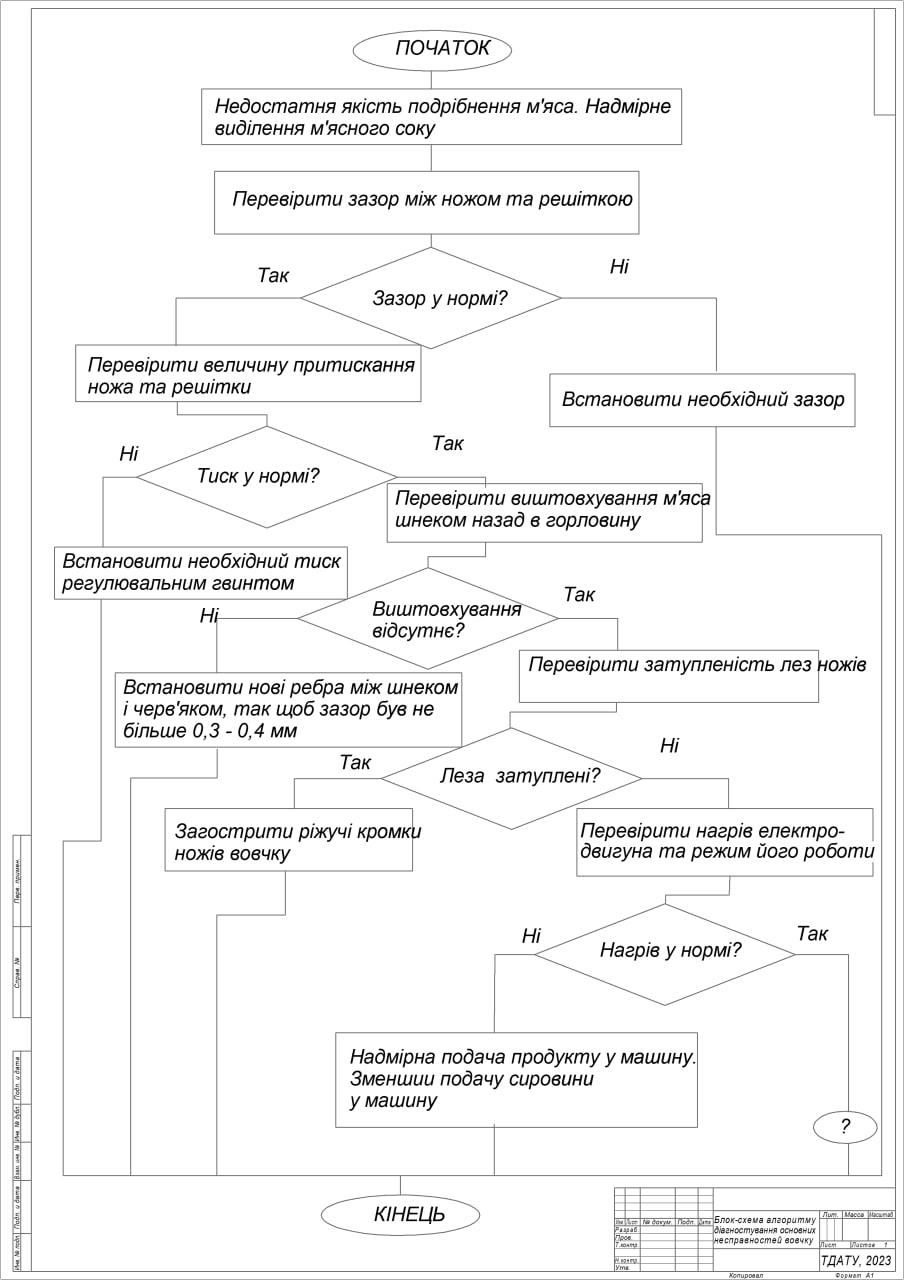

Приклад оформлення графічного аркуша “Блок-схема алгоритму діагностування основних неспрвностей”:

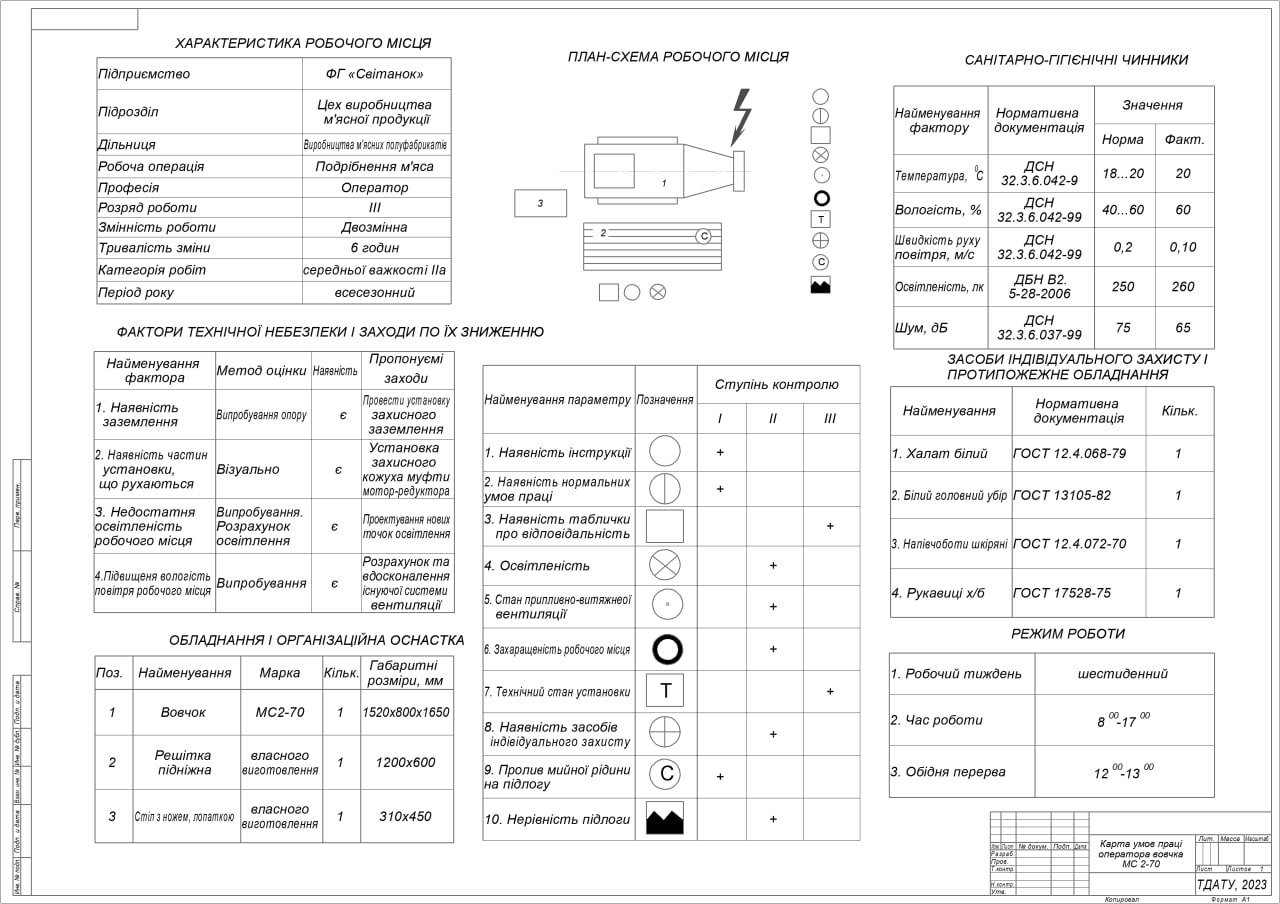

Приклад оформлення графічного аркуша “Карта умов праці оператора технологічного обладнання”:

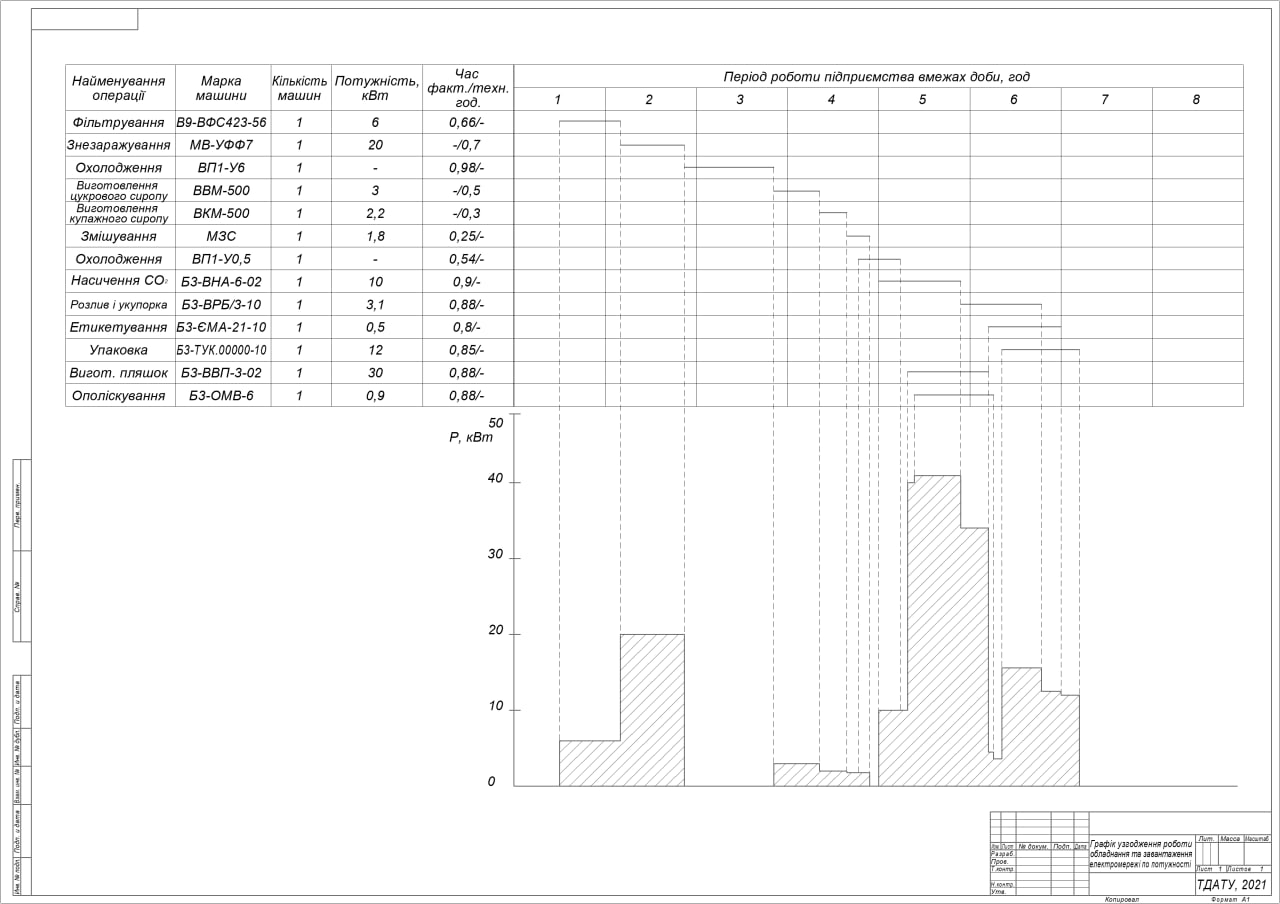

Приклад оформлення графічного аркуша “Графік узгодження роботи обладнання та завантаження електромережі по потужності “:
